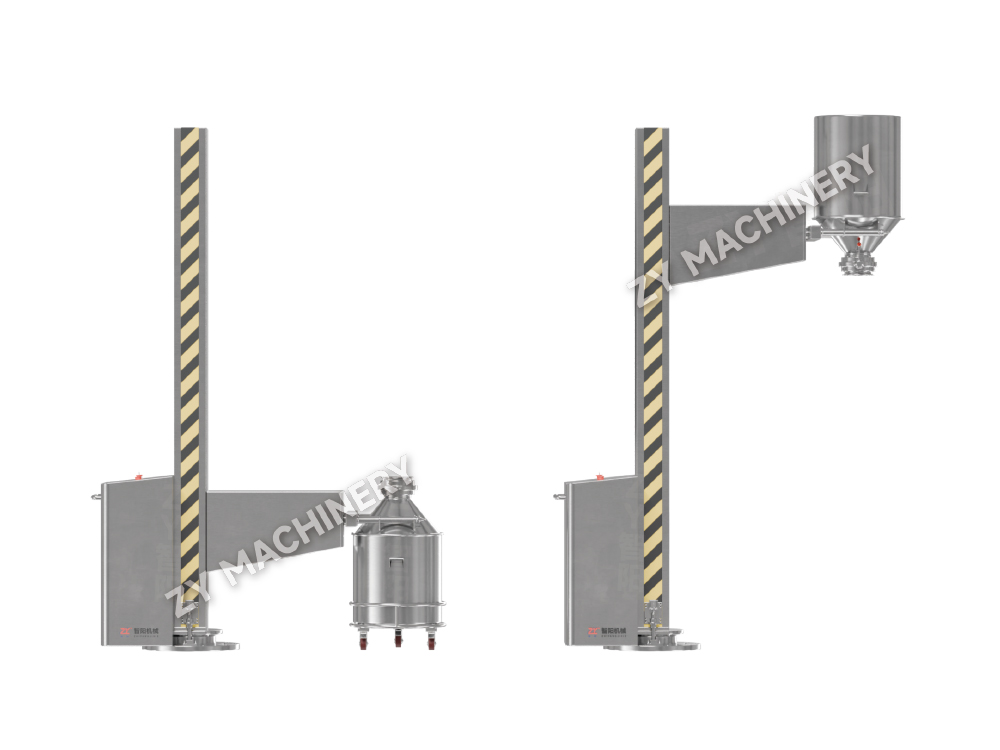

Stała maszyna podnosząca do karmienia serii NTG
Stałe urządzenie podnoszące serii NTG jest przeznaczone do przenoszenia .....
Kiedy na powierzchni nowej partii tabletek zaczyna pojawiać się tekstura skórki pomarańczy, odpryski na krawędziach po powlekaniu lub nierówny połysk w poszczególnych bębnach, podstawową przyczyną rzadko jest sam polimer. Podczas mojej wieloletniej pracy z producentami leków w postaci stałej schemat się powtarza: proces jest obwiniany przed rozważeniem sprzętu. Powłoka tabletek to połączony system jakości rdzenia, wzoru natryskiwania, ruchu złoża, przepływu powietrza i historii termicznej. Maszyna, która nie posiada stabilnej strefy natryskiwania lub jednolitego złoża tabletek, wzmocni każdą małą zmianę w zawiesinie powlekającej.
Na początek chcę przedstawić wniosek: niezawodny tablet powlekany pochodzi z odpowiednio dobranej i skonfigurowanej maszyny powlekającej, a nie samego preparatu powlekającego.
Czym jest powłoka tabletu i dlaczego jest to ważne
Powłoka to cienka, jednolita warstwa na bazie polimeru nałożona na powierzchnię rdzenia tabletki. Zawiesinę natryskuje się na złoże tabletek, przepuszczając ogrzane powietrze przez panewkę. W miarę odparowywania rozpuszczalnika cząstki polimeru łączą się w ciągłą warstwę.
Powody funkcjonalne są proste. Powłoka chroni leki wrażliwe na wilgoć przed degradacją, maskuje gorzki lub nieprzyjemny smak, ułatwia połykanie i pozwala na umieszczenie na tabletce charakterystycznego koloru lub logo. Poza tymi podstawami, powlekanie błoną umożliwia modyfikowanie profili uwalniania, takich jak ochrona jelitowa lub przedłużone uwalnianie, co byłoby niemożliwe w przypadku niepowlekanego rdzenia.
Dla producenta praktyczne znaczenie jest takie, że powłoka nie ma jedynie charakteru kosmetycznego. Jest to warstwa funkcjonalna, która musi spełniać określone wymagania dotyczące rozpuszczalności, twardości i wyglądu. Dlatego też sprzęt, który go stosuje, musi zapewniać stałą grubość powłoki na każdej tabletce w partii.
Pięć etapów powlekania tabletką
Powlekanie folią jest zwykle opisywane w pięciu etapach. Każdy etap ma bezpośredni wpływ na jakość końcowej powłoki.
1. Przygotowanie rdzenia tabletki
Rdzeń musi być wystarczająco mocny, aby przetrwać upadek w misie do powlekania bez odpryskiwania i tworzenia pyłu. Słaby rdzeń spowoduje nierówną powierzchnię przed natryskiwaniem zawiesiny powlekającej. Twardość, porowatość i chropowatość powierzchni mają znaczenie. Jeśli rdzeń jest zbyt miękki, problem objawia się uszkodzeniem krawędzi lub szorstką powierzchnią końcową.
2. Przygotowanie zawiesiny powłokowej
Polimer, plastyfikator, barwnik i rozpuszczalnik miesza się do określonej lepkości i zawartości substancji stałych. Niewystarczające wymieszanie lub nierozpuszczone cząstki przeniosą się bezpośrednio na powierzchnię tabletki w postaci porów lub plamek. Spójność zawiesiny między partiami można osiągnąć jedynie dzięki zdyscyplinowanemu przygotowaniu i wbudowanemu sicie lub przesiewaczowi.
3. Konfiguracja sprzętu
W tym przypadku wybór maszyny staje się decydujący. Umiejscowienie pistoletu natryskowego, prędkość natryskiwania, ciśnienie powietrza atomizującego i prędkość obrotową miski należy dopasować do rozmiaru rdzenia tabletki i głębokości złoża. Maszyna ze stabilną, regulowaną dyszą natryskową i perforowaną misą zapewni większą kontrolę niż zwykła nieperforowana miska do powlekania.
Perforowana maszyna do powlekania panwiowego do równomiernego nakładania folii Ta wysokowydajna maszyna do powlekania ma perforowaną konstrukcję miski, która umożliwia przepływ powietrza procesowego przez złoże tabletek, zapewniając równomierną dystrybucję ciepła i redukując lokalne przegrzanie. Regulowana dysza natryskowa i stabilny obrót miski zapewniają precyzyjną kontrolę nad parametrami powlekania, dzięki czemu nadaje się do różnych rozmiarów rdzeni tabletek i głębokości złoża. Zobacz produkt → The Wysokowydajna maszyna do powlekania folii BGB jest jednym z przykładów konstrukcji perforowanej miski, która umożliwia przepływ powietrza technologicznego przez złoże tabletek. Tworzy to bardziej równomierny profil termiczny i zmniejsza ryzyko miejscowego przegrzania lub kleistości.
4. Powłoka
Podczas fazy powlekania cykle natryskiwania i suszenia występują naprzemiennie lub przebiegają jednocześnie. Temperatura powietrza na wlocie, temperatura powietrza na wylocie i szybkość natryskiwania decydują o tym, czy tabletki pozostaną lekko wilgotne i lepkie, czy też przeschną i pękną. Celem jest utrzymanie powierzchni tabletki w wąskim przedziale temperatur, podczas gdy polimer tworzy ciągłą warstwę.
5. Chłodzenie i rozładowanie
Po ostatnim przejściu sprayu tabletki schładza się, podczas gdy miska nadal się obraca. Stabilizuje to folię, zapobiega sklejaniu się i umożliwia wyładunek wsadu bez uszkodzeń mechanicznych. Prawidłowo zaprojektowany etap chłodzenia skraca także czas potrzebny do kolejnej kontroli jakości.
Opcje wyposażenia do powlekania folią
Obecnie dostępne są zasadniczo trzy rodziny urządzeń do powlekania. Wybór zależy od wielkości tabletki, wielkości partii i potrzebnego poziomu kontroli procesu.
| Typ wyposażenia | Jak to działa | Najlepiej nadaje się do | Kluczowe ograniczenie |
|---|---|---|---|
| Konwencjonalna miska do powlekania | Nieperforowana patelnia z obracającym się bębnem i natryskiem nakładanym na łoże bębnowe. | Próby w małych partiach i proste powłoki, gdzie precyzyjna kontrola przepływu powietrza nie jest krytyczna. | Słabe przenoszenie ciepła i dłuższe czasy procesu; wysokie ryzyko nierównego pokrycia w przypadku zwiększenia wielkości partii. |
| Perforowana maszyna do powlekania patelni | Powietrze przepuszczane jest przez złoże tabletek poprzez perforowany bęben, co zapewnia szybkie i równomierne suszenie. | Powłoka farmaceutyczna na skalę produkcyjną o rygorystycznych specyfikacjach jakościowych. | Wymaga bardziej rygorystycznej kontroli natrysku i przepływu powietrza; wyższą inwestycję początkową. |
| Powlekarka ze złożem fluidalnym | Tabletki lub peletki zawiesza się w skierowanym w górę strumieniu powietrza, podczas gdy roztwór powlekający jest natryskiwany z dysz. | Powlekanie małych peletek i granulek, a nie standardowych tabletek. | Niepraktyczne w przypadku dużych rdzeni tabletów; ruch tabletu może być nieregularny. |
W przypadku powlekania tabletek perforowana miska jest standardowym wyborem w regulowanych środowiskach farmaceutycznych, ponieważ zapewnia przewidywalne suszenie i powtarzalną grubość powłoki. Jeśli przetwarzasz związek o dużej mocy lub musisz ograniczyć proces, możesz również rozważyć opcje przechowywania dostępne w maszynie do powlekania.
Parametry procesu wpływające na jakość powłoki
Nawet przy prawidłowej maszynie parametry procesu określają różnicę pomiędzy gładką, jednolitą powłoką a wadliwą. Poniższa tabela podsumowuje główne parametry i wpływ każdego z nich.
| Parametr | Typowy wpływ | Co obejrzeć |
|---|---|---|
| Temperatura powietrza na wlocie | Kontroluje szybkość suszenia i proces tworzenia filmu. | Zbyt duża powoduje pękanie folii i przyleganie do patelni; zbyt niska prowadzi do zakleszczenia. |
| Temperatura powietrza wywiewanego | Odzwierciedla rzeczywistą temperaturę stołu tabletu. | Używaj go jako prawdziwego punktu kontrolnego, a nie samej temperatury na wlocie. |
| Szybkość oprysku | Określa ilość cieczy powłokowej nanoszonej w jednostce czasu. | Zbyt szybkie powoduje sklejanie się tabletek; zbyt wolne wydłuża czas procesu i stwarza ryzyko przesuszenia. |
| Atomizujące ciśnienie powietrza | Kontroluje wielkość kropli. | Nadmierne ciśnienie tworzy drobne kropelki, które wysychają przed dotarciem do tabletki; niskie ciśnienie powoduje szorstką powierzchnię. |
| Prędkość obrotowa pan | Napędza mieszanie złoża tabletek i ekspozycję na spray. | Zbyt wysoka powoduje uszkodzenie tabletu; zbyt niska prowadzi do nierównego pokrycia. |
| Objętość powietrza suszącego | Usuwa rozpuszczalnik i stabilizuje film. | Niewystarczający przepływ powietrza powoduje kleistość; nadmierny przepływ powietrza może powodować wady powierzchni. |
W praktyce parametry te są od siebie zależne. Zmiana szybkości natryskiwania zwykle wymaga zmiany temperatury powietrza i prędkości obrotowej, aby utrzymać złoże w tym samym stanie. Dlatego doświadczony operator i kontrolowany system automatyzacji mają o wiele większe znaczenie niż sama maszyna wysokiej klasy.
Wybór odpowiedniej maszyny do powlekania tabletek
Kiedy oceniasz maszynę do powlekania tabletek, specyfikacja maszyny to tylko jedna część decyzji. Z mojego doświadczenia wynika, że poniższa lista zawiera pytania, które faktycznie decydują o sukcesie na hali produkcyjnej.
- Wsparcie procesu: Czy dostawca rozumie rdzeń tabletki, recepturę i ścieżkę zwiększania skali, czy też sprzedaje tylko metalowy bęben?
- Materiały i wykończenie powierzchni: Czy powierzchnia styku misy i dyszy natryskowej jest wykonana ze stali nierdzewnej klasy farmaceutycznej i ma odpowiednią chropowatość? Czy wytrzyma częste czyszczenie?
- Walidacja czyszczenia: Jaki jest dostęp do dysz natryskowych, rur i wnętrza miski? Czy możesz sprawdzić i zweryfikować wyczyszczone powierzchnie bez demontażu połowy maszyny?
- Opcje przechowywania: Czy w przypadku pracy z silnymi substancjami aktywnymi maszynę można zintegrować z obudową przechowawczą lub kabiną z przepływem dolnym?
- Konsystencja zwiększania skali: Czy ta sama rodzina maszyn może obsłużyć małą partię laboratoryjną i pełną partię produkcyjną, aby parametry procesu mogły zostać przeniesione przy minimalnych przeróbkach?
Jednym z punktów, który często jest pomijany, jest interakcja pomiędzy powlekaniem a procesem poprzedzającym. Rdzenie tabletek o dużej zawartości wilgoci lub słabej strukturze będą powodować problemy, których nie rozwiąże żadna maszyna do powlekania. To jeden z powodów, dla których polecam przeczytać książkę problemy z produkcją tabletów przewodnik przed rozpoczęciem kolejnej walidacji powłoki.
Podczas układania pełnej linii produkcyjnej zestaw do powlekania musi być również ustawiony w taki sposób, aby materiały płynnie przepływały z tabletkarki do miski powlekającej, a następnie do końcowego obszaru kontroli. Wybór układu jest tutaj bardzo specyficzny dla danego miejsca i na etapie powlekania należy zastosować te same zasady przepływu materiału, które wpływają na granulację przed granulacją.
Skalowanie od laboratorium do produkcji
Największym wyzwaniem w powlekaniu folii nie jest maszyna na skalę produkcyjną. Można przewidzieć zwiększenie skali z 2 kg partii laboratoryjnej do 200 kg partii produkcyjnej. Preparat powłokowy opracowany na jednym typie sprzętu może nie zachowywać się tak samo na patelni o innej geometrii. Dlatego dostawca oferujący zarówno wersję laboratoryjną, jak i wersję produkcyjną tego samego projektu, może zaoszczędzić wiele dni na przeróbki.
Laboratoryjna maszyna do powlekania folią do skalowalnego rozwoju procesu Zaprojektowana do powlekania w skali laboratoryjnej, maszyna ta odwzorowuje wzór natryskiwania, przepływ powietrza i ruch złoża w systemach produkcyjnych. Umożliwia niezawodne skalowanie parametrów procesu od małych partii do wielkości produkcji, minimalizując poprawki i optymalizując opracowywanie receptur tabletek, peletek i cukierków. Zobacz produkt → The Wysokowydajna maszyna laboratoryjna do powlekania folii BGB R&D został zaprojektowany tak, aby odtwarzać ten sam wzór natrysku, przepływ powietrza i ruch złoża, co system produkcyjny. Oznacza to, że parametry procesu opracowane w skali laboratoryjnej można przenieść w znacznie krótszej pętli iteracyjnej.
Zanim zdecydujesz się na zakup maszyny do powlekania, sprawdź, czy dostawca może zademonstrować drogę z laboratorium do produkcji przy użyciu rzeczywistych rdzeni tabletek. Ta demonstracja, bardziej niż jakakolwiek broszura, jest prawdziwym sprawdzianem partnera sprzętowego.
Powlekanie tabletek zawsze wymaga starannej równowagi pomiędzy rdzeniem tabletki, formułą powlekającą i maszyną. Jeśli jednak zaczniesz od właściwego wyboru sprzętu, prace dostrajające staną się łatwiejsze, a wyniki partii staną się bardziej powtarzalne. Zadawaj właściwe pytania, porównuj parametry procesu i traktuj maszynę jako część procesu, a nie samodzielny kawałek metalu.
